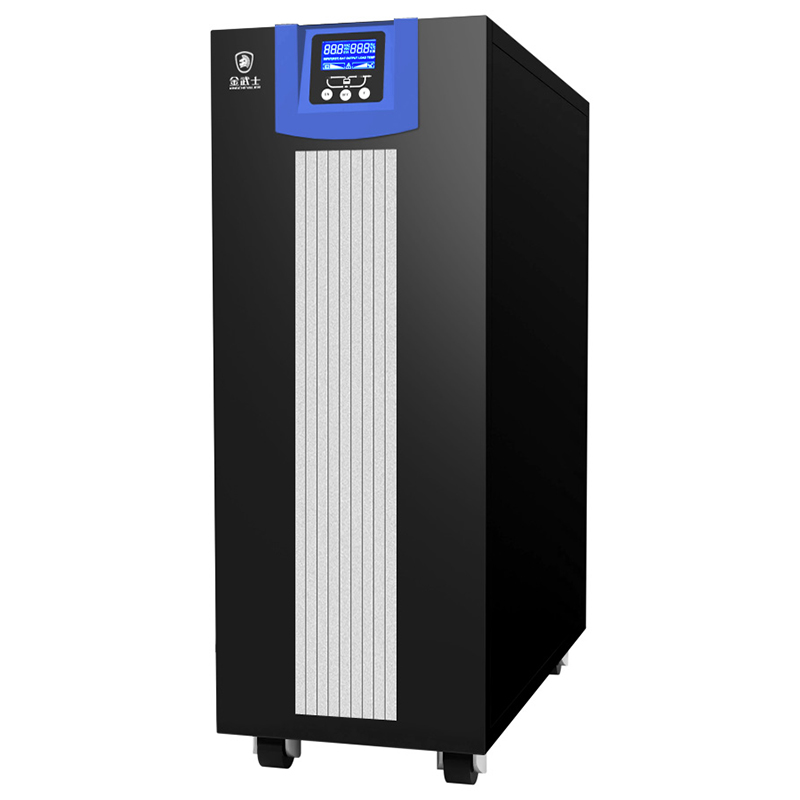

金武士 TD31-15KVA

产品功率:12KW(千瓦)

产品容量:15KVA 【同容量产品查看】

系列:工频TD系列 【同系列产品查看】

电压的输入输出:三进单出(380V:220V)

重量:129 kg( 公斤)

尺寸(LWH):370*655*900 MM(毫米)21U

形状分类: 塔式UPS

  • 产品综述
  • 详情参考
  • 安装说明
  • 产品图片
  • 售后服务
  • 文档
  • 产品介绍:

    金武士TD系列工频在线式UPS,采用先进的全DSP数字化控

    制技术,实现了从模拟到数字化的跨越。对严苛环境下经常出现

    的电网出现断电、市电电压过高或过低、电压瞬时低落或减幅振

    荡、高压脉冲、电压波动,浪涌电压,谱波失真,杂波干扰,频

    率波动等状况可提供可靠的电源保障,结合高频机的成熟技术,



    应用领域:

    医疗设备、工业设备、大中型数据中心,网络管理企业服务器机

    房等严苛环境。




    产品特点:

    先进的DSP数字化控制技术

    采用先进的全数字化DSP控制技术,使数据处理更加精确迅速,输出性能将更加优异,提

    高机器的可靠性。

    超大的LCD+LED显示屏幕

    充分考虑的人性化设计,LCD+LED完美组合,中美文显示,显示内容丰富易懂,操作方

    便。LCD显示面板更没有开关保护装置,避免因碰撞或误按而产生的种种问题,使用户在使用

    的过程中更安全更可靠。

    高保障的双路交流电源输入功能

    可以采用主路交流输入电源与旁路交流输入电源两组来自不同电网的输入,从而使用户的

    电力供应得到了更周全的保障。

    频率和相序自适应系统

    输出频率可以根据市电频率设置为50Hz或者60Hz。输出相序可以根据输入相序自动跟踪

    锁相。

    智能化充电系统

    用户可以根据电池类型、容量和电池的使用状态在LCD控制面板上自由设定合适的充电电

    流(1-25A)。科学的充电方式,使电池的使用寿命得到了充分的延长。

    更加优异的电气性能

    整机效率高达93%-94%,更提供了ECO模式,使效率提高至97%以上,大大降低了

    UPS的电力损师。采用带输出隔高变压器的全桥拓扑,帶载能力、抗冲击能力更强。输出负载

    功率固数达到0.8,

    并机功能

    支持多台UPS并联冗余(选项)。



    1、先进的DSP数字化控制技术
    采用先进的数字化控制技术,提高机器的稳定性和可靠性。ECO功能最大化的为客户节省使用成本。
    2、大屏幕LCD+LED中英文显示
    完美组合,中英文显示,可显示内容有输入、输出、电池电压、负载状况、电流、UPS工作状态和模式、温度、机型厂家编号。可直接通过LCD显示屏设定机器的电压,频率,电流等主要参数
    3、双路交流电源输入
    主路交流输入电源与旁路交流输入电源可以采用两组来自不同电网的输入。LCD+LED
    4、发电机模式
    支持发电机输入
    5、并机功能
    8台UPS并联冗余。
    6、带载能力强
    采用带输出隔离变压器的全桥拓扑,带载能力、抗冲击能力更强。且可选配旁路输出隔离变压器。
    7、全桥逆变架构:
    UPS采用先进的DSP设计,三相由独立的全桥逆变系统的设计,其输出电压和相位,完全不受三相不平衡负载的影响,可承受100%的不平衡负载。
    8、充电电流可设置
    用户可以根据电池容量在LCD上自由设定合适的充电电流(1~50A)。UPS满载运行时,最大充电电流为50A.
    9、电池管理功能
    主要包括电池故障检测、电量不足,电池丢失等常规功能。
    10、频率和相序自适应系统
    50Hz或者60Hz;
    输出相序可以根据输入相序自动跟踪锁相。
    11、保护和告警功能
    LCD、输出接点等进行及时提示,开机自诊断功能;具有过载保护、输出短路、输入过压、防雷功能,电池反接等保护功能。
    12、强大的面板设置功能
    输出电压:200/208/220/230/240Vac (相电压)
    输出频率:50Hz/60Hz
    充电电流:1~50A
    电池放电时间
    定时开机
    定时关机
    工作模式:ECO 、EPO
    LCD中文、英文设定输入频率:40~70Hz
    具有多种告警方式,可通过声、光、输出频率可以根据市电频率自动设置。
    13、EPO紧急停机功能
    通过“紧急停机”按钮可以关闭整流器、逆变器,封锁输出(包括旁路和逆变器),当发生紧急情况或无法正常关机时可使用此按钮。
    14、主机监控及报警功能
    15、 智能插槽扩展性功能(备选件)
    可以选择USB卡,AS400卡,CMC监控卡,SNMP卡,RS485卡,EMD环境监测卡。
    UPS备有SNMP插槽,以实现UPS远程监控功能,具备自动报警、UPS运行状态和故障预测与诊断、运行时间控制等功能。
    输出RS-232及RELAY讯号供计算机系统联机用,支持Windows 95 / 98 / 2000 / NT / ME / XP,NOVELL / SNMP / ASMP /LINUX等软件
    ?

    TD31 15K详细参数表

    容量15KVA/13.5KW
    型号TD31 15K

    TD31 15K输入参数

    整流器类型IGBT整流
    额定电压380/220VAC(1±25%)
    输入电压范围304~478VAC
    输入频率范围

    50HZ系统时:46-54HZ60HZ系统时:56-64HZ

    输入功率因数>=0.99

    TD31 15K输出参数

    额定输出功率15KVA/13.5KW
    额定输出电压200/208/220/230/240VAC 相电压
    输出频率与市电同步(市电模式); 50Hz ± 0.2% (电池模式)
    工作方式在线式
    输出波形正弦波
    转换时间0ms
    过载能力105%±5%≤负载时,预警过载;105%±5% 负载≤125%5%时,2分钟后转旁路输出;125%±5% 负载≤150%±5%,30分钟后转旁路输出;负载>150%±5%时,500毫秒后转旁路输出

    TD31 15K电池和运行时间

    电池型号免维护密封铅酸电池
    标准后备时间30分钟到8小时可选
    电池包型号-
    电池典型充电时间8小时
    电池电压192V(12V电池16节)

    TD31 15K系统参数及标准

    安装类型塔式
    整机效率Up to 85%
    电磁兼容IEC EN62040-02
    浪涌保护IEC 61000-4-2.4.5 Level IV, IEC61000-4-3 Level III
    防护类型IP20

    TD31 15K通信和管理

    接口端口RS232,可选Wedpower卡、AS400卡
    控制面板LCD+LED状态指示
    有声报警市电停电时报警4秒一次:特别的低电池报警每秒一次

    TD31 15K物理指标

    W370.00 mm
    D655.00 mm
    H900.00 mm
    重量122.00 KG
    颜色黑色

    TD31 15K环境

    工作环境0 - 40 °C
    工作相对湿度0 - 95%
    操作高度0-1500米
    存储温度-5 - 45 °C
    存储相对湿度0 - 95%
    存储高度0-1500米
    听觉噪音距设备表面 1 m 处<50.00 dB

    TD31 15K保修

    标准质保3年内维修或更换


    15KVA(3:1) AC 380V输入:AC 220V输出

    输入参数
    输入电压380V AC (三相四线)
    输入火线线径16mm2 (平方毫米)
    输入零线线径16mm2(平方毫米)
    输入地线线径16mm2(平方毫米)
    输入空开80A -3P (交流空开)
    输出参数
    输出电压220V AC (单相 双线)
    输出线径25mm2(平方毫米)
    输出零线线径25mm2(平方毫米)
    输出地线线径25mm2(平方毫米)
    输出空开80A -2P (交流空开)
    电池参数
    外接电池空开100A-2P (直流空开)
    外接电池线径10mm2(平方毫米)

    15KVA(1:1) AC 220V输入:AC 220V输出

    输入参数
    输入电压220V AC (单相 双线)
    输入火线线径25mm2 (平方毫米)
    输入零线线径25mm2(平方毫米)
    输入地线线径25mm2(平方毫米)
    输入空开80A -2P (交流空开)
    输出参数
    输出电压220V AC (单相 双线)
    输出线径25mm2(平方毫米)
    输出零线线径25mm2(平方毫米)
    输出地线线径25mm2(平方毫米)
    输出空开80A -2P (交流空开)
    电池参数
    外接电池空开100A-2P (直流空开)
    外接电池线径10mm2(平方毫米)

    15KVA AC 380V输入:AC 3800V输出

    输入参数
    输入电压380V AC (三相四线)
    输入火线线径16mm2 (平方毫米)
    输入零线线径16mm2(平方毫米)
    输入地线线径16mm2(平方毫米)
    输入空开80A -3P (交流空开)
    输出参数
    输出电压380V AC (三相四线)
    输出线径16mm2(平方毫米)
    输出零线线径16mm2(平方毫米)
    输出地线线径16mm2(平方毫米)
    输出空开80A -3P (交流空开)
    电池参数
    外接电池空开100A-2P (直流空开)
    外接电池线径10mm2(平方毫米)


    后备机型:壹年质保 内置电池壹年质保

    在线机型:叁年质保

    12V24AH 容量电池产品:叁年质保
